Rare Metals 最新上线：Co-Ti-Re三元系相图的实验研究

     2023年06月26日

Co-Ti-Re三元系相图的实验研究

李玲玲，王翠萍*，杨水源，韩佳甲，卢勇，张锦彬，刘兴军*

厦门大学材料学院和福建省材料基因工程重点实验室

厦门市高性能金属材料重点实验室

哈尔滨工业大学材料科学与工程学院和材料基因工程及大数据研究院

广东海洋大学材料科学与工程学院



【文献链接】

Li, LL., Wang, CP., Yang, SY. et al. Phase equilibria in Co-Ti-Re ternary system. Rare Met. (2023).

‍https://doi.org/10.1007/s12598-023-02266-4‍



【原文摘要】

本研究利用电子探针成分分析（EPMA），X射线衍射分析（XRD）和扫描电镜组织观察（SEM）和透射电镜组织观察（TEM）等技术建立了Co-Ti-Re三元系在800，1000，1100，和1200℃的等温截面相图。实验结果表明：新发现的τ相在四个等温截面下均具有较大的固溶度，其结构有待于进一步研究。Re在CoTi相中固溶度很大。在800，100和1100℃时，Re在Co3Ti相中的固溶度分别是6.1%，8.7%和7.7%。本研究结果可为Co基高温合金的合金设计和Co-Ti-Re三元系的热力学计算提供实验信息。



【图文速览】

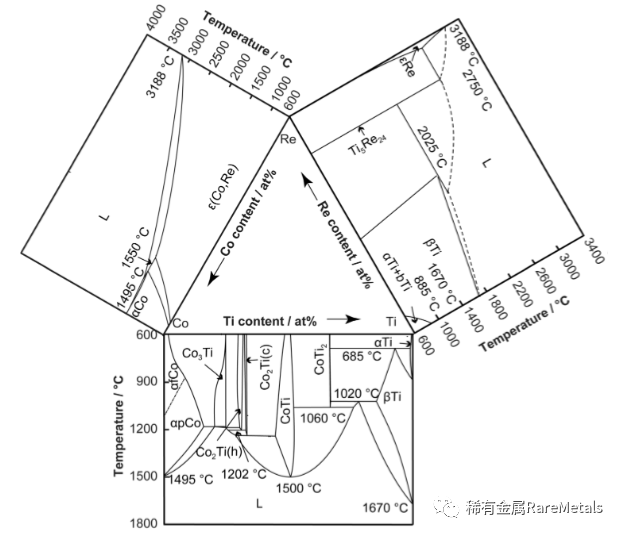

Fig. 1 Crystallographic information of stable solid phases in Co-Ti-Re ternary systems

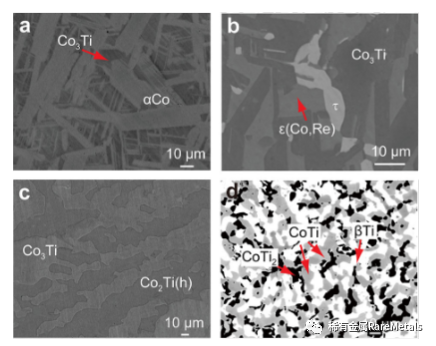

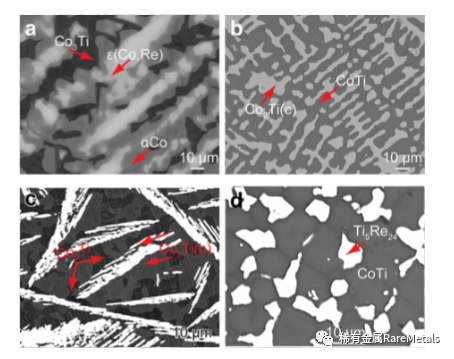

Fig. 2 Typical ternary BSE images obtained from Co-Ti-Re ternary alloys annealed at 800 °C: a Co79Ti11Re10 (at%); b Co59Ti38Re3 (at%); c Co67Ti23Re10 (at%); d Co35Ti45Re20 (at%)

Fig. 3 Typical ternary BSE images obtained from Co-Ti-Re ternary alloys annealed at 1000 °C: a Co82Ti16Re2 (at%); b Co69Ti14Re17 (at%); c Co73Ti25Re2 (at%); d Co30Ti65Re5 (at%)

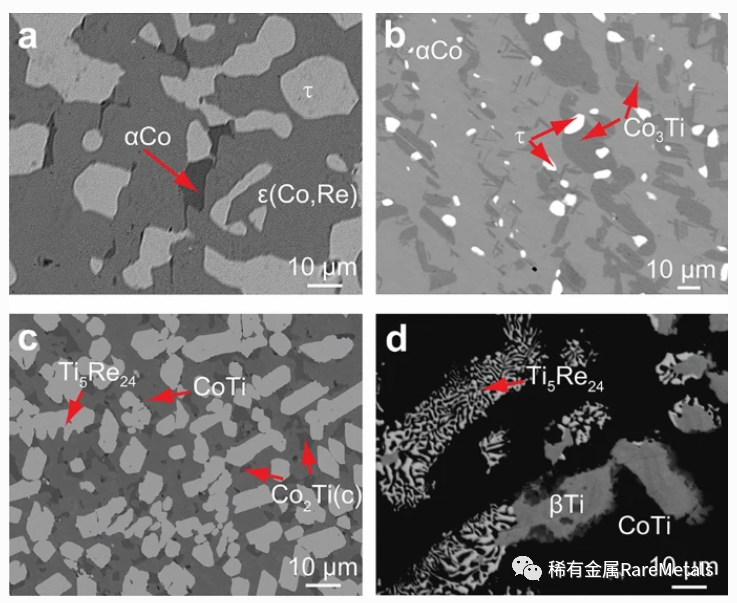

Fig. 4 Typical ternary BSE images obtained from Co-Ti-Re ternary alloys annealed at 1100 °C: a Co76Ti9Re15 (at%); b Co77Ti13Re10 (at%); c Co35Ti32Re33 (at%); d Co9Ti38Re53 (at%)

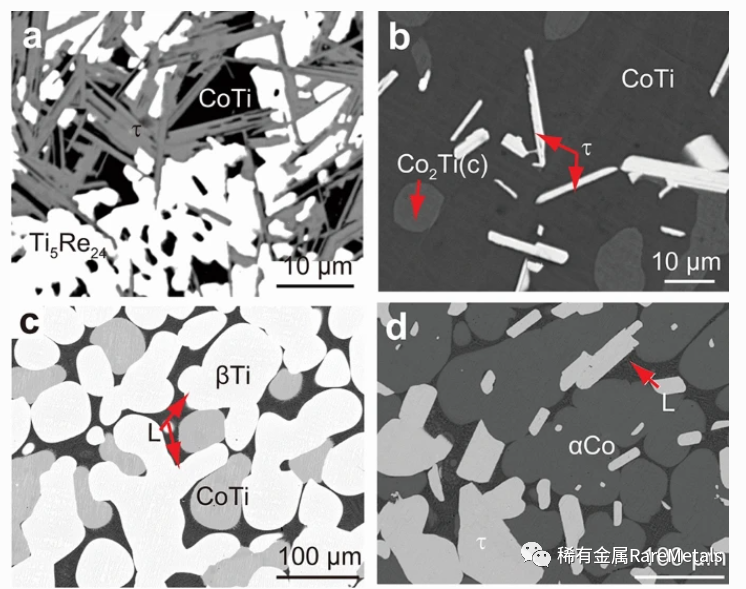

Fig. 5 Typical ternary BSE images obtained from Co-Ti-Re ternary alloys annealed at 1200 °C: a Co35Ti32Re33 (at%); b Co50Ti40Re10 (at%); c Co24Ti70Re6 (at%); d Co73Ti17Re10 (at%)

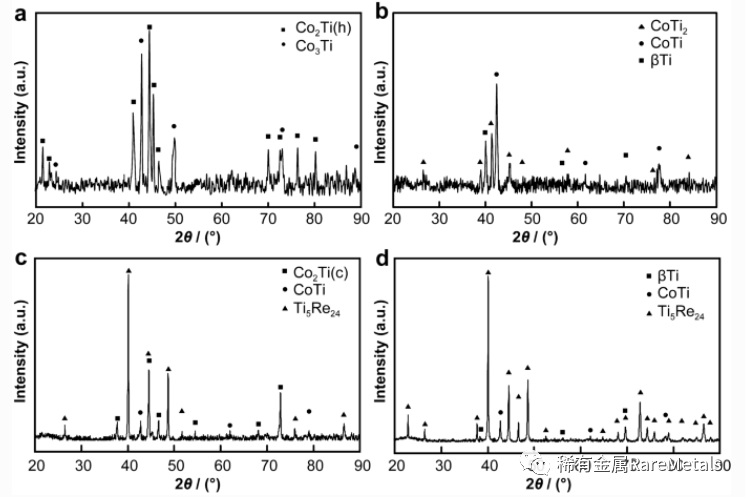

Fig. 6 XRD patterns obtained from alloys: a Co73Ti25Re2 annealed at 1000 °C for 50 days; b Co30Ti65Re5 annealed at 1000 °C for 50 days; c Co35Ti32Re33 annealed at 1100 °C for 40 days; d Co9Ti38Re53 annealed at 1100 °C for 40 days

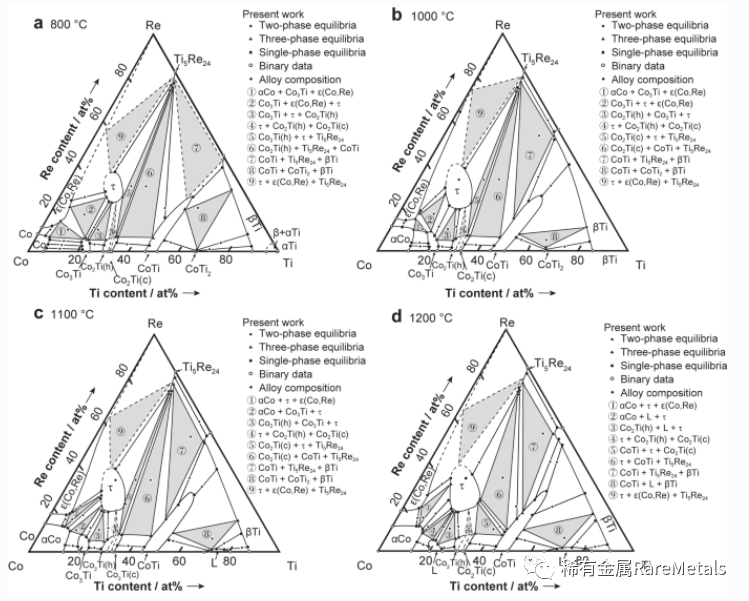

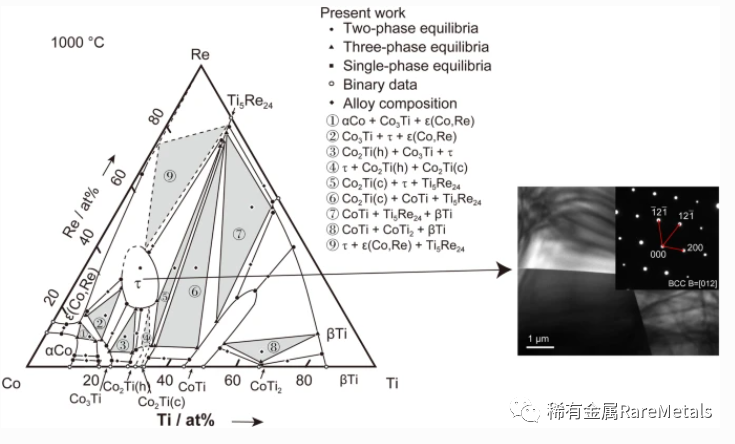

Fig. 7 Experimentally determined isothermal sections of Co-Ti-Re system at a 800 °C, b 1000 °C, c 1100 °C and d 1200 °C

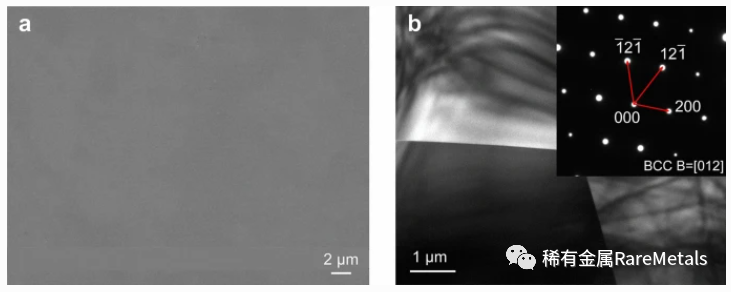

Fig. 8 a BSE and b TEM image (inset) diffraction pattern of alloy Co44Ti18Re33 (phase τ)
